整體式球閥

產品概述

用途
    整體式球閥適用于Class150~ Class300、PN16~ PN50、JIS10K一20K的各種管路上,用于截斷或接通管路中的介質.選用不同的材質,可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。整體式球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。可采用法蘭連接。
    整體式球閥不同于全焊接球閥,雖然外形差不多.但整體式球閥的連接方式是法蘭連接,而全焊接球閥的連接方式為焊接。
    整體式球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。整體式球閥與截止閥、柱塞閥、排污閥.結構長度相符,擴大了整體式球閥使用范圍,廣泛用于石油、化工、橡膠、造紙、制藥等行業,可替代截止閥、柱塞閥、快速排污閥。

產品特點

特點
    具有性能穩定、密封可靠、磨擦力開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長特點。

產品材料表

主要零件材料

配管法蘭
壓力級或公稱壓力

法蘭密封面

常規產品型號(法蘭連接手動整體式球閥)
ASNE B16.5

Class150

凸面

QZ41F-A1C

QZ41F-A1P

QZ41F-A1P8

QZ41F-A1P3

QZ41F-A1R

QZ41F-A1R8

QZ41F-A1R3

Class300

QZ41F-A3

QZ41F-A3P

QZ41F-A3P8

QZ41F-A3P3

QZ41F-A3R

QZ41F-A3R8

QZ41F-A3R3

GB/T9112-9124 HG20615-20626 SH3406

PN20

凸面

QZ41F-20C

QZ41F-20P

QZ41F-20P8

QZ41F-20P3

QZ41F-20R

QZ41F-20R8

QZ41F-20R3

PN50

QZ41F-50

QZ41F-50P

QZ41F-50P8

QZ41F-50P3

QZ41F-50R

QZ41F-50R8

QZ41F-50R3

JB/T74-90 GB/T9112-9124 HG20592-20605

PN16

凸面

QZ41F-16C

QZ41F-16P

QZ41F-16P8

QZ41F-16P3

QZ41F-16R

QZ41F-16R8

QZ41F-16R3

PN25

QZ41F-25

QZ41F-25P

QZ41F-25P8

QZ41F-25P3

QZ41F-25R

QZ41F-25R8

QZ41F-25R3

PN40

凹凸面

QZ41F-40

QZ41F-40P

QZ41F-40P8

QZ41F-40P3

QZ41F-40R

QZ41F-40R8

QZ41F-40R3

JIS B2238

10K

凸面

QZ41F-K1C

QZ41F-K1P

QZ41F-K1P8

QZ41F-K1P3

QZ41F-K1R

QZ41F-K1RB

QZ41F-K1R3

20K

QZ41F-K2

QZ41F-K2P

QZ41F-K2P8

QZ41F-K2P3

QZ41F-K2R

QZ41F-K2R8

QZ41F-K2R3

材料

閥體

WCB
A103

ZG1Cr18N19T1
1Cr18Ni9T1

CF8
304

CF3
304L

2G1Cr18NI12Mo2Ti
1Cr18Ni12Mo2H

CF8M
316

CF3M
316L

球體、閥桿

2Cr13

1Cr18Ni9T1

0Cr18Ni9
(304)

00Cr19Ni10
(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2
(316)

00Cr17Ni14Mo2 (316L)


密封面
增強聚四氟乙烯,對位聚苯,鎢鈷合金,鎳基合金及特種硬化材料
適用工況
適用介質
水、蒸汽、油品、煤氣、液化氣、天然氣等
硝酸類腐蝕介質
強氟化性介質
醋酸類腐蝕性介質
尿素類腐蝕性介質
適用溫度

≤180℃(增強聚四氟乙煉);≤300℃(對位聚苯)

≤500℃ (鎢鉆合金、鎳基合金及特種硬化材料)

渦輪蝸桿傳動球閥
在相應的手動型號的Q后插入“3”表示,示例:QZ341F-A1C
氣動球閥
在相應的手動型號的Q后插入“6”表示,示例:QZ641F-A1C
電動球闊
在相應的手動型號的Q后插入“9”表示,示例:QZ941F-A1C

注:本表為常規法蘭連接手動整體式球閥的型號編制,主要零件材料及使用工況,其它要求極其型號編制見球閥型號編制方法。

產品參數

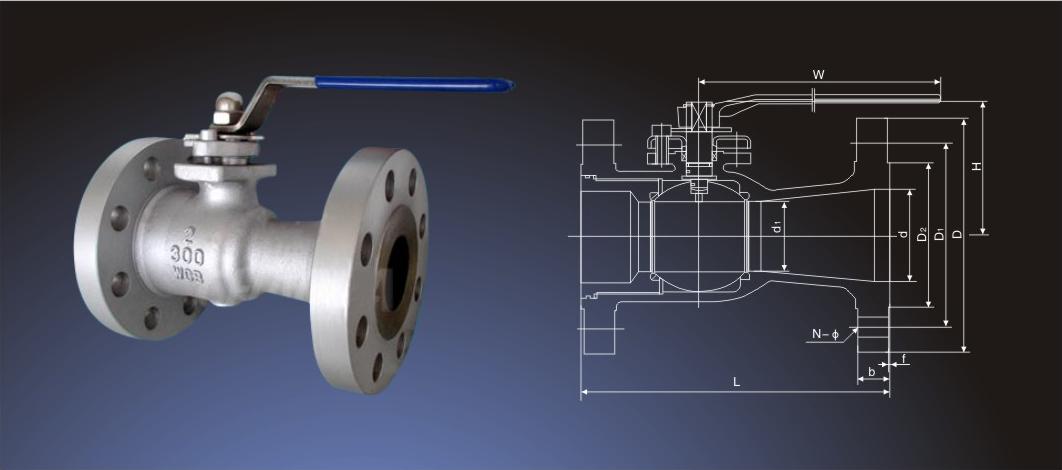

主要外形連接尺寸 PN20MPa Class150

DN
(mm)

NPS
(in)

L

d

D

D1

D2

D3

b

f

Z-Φdo

W

H

WT(Kg)

40

1 1/2

165

28

127

98.5

73

38

14.5

1.6

4-15

150

100

6

50

2

178

38

152

120.5

92

51

16

1.6

4-19

200

132

8

65

21/2

190

50

178

139.5

105

64

17.5

1.6

4-19

250

142

12

80

3

203

57

190

152.5

127

76

19.5

1,6

4-19

300

163

15

100

4

229

76

229

190.5

157

102

24

1.6

8-19

350

178

29

150

6

394

102

279

241.5

216

152

25.5

1.6

8-22

500

230

54

主要外形連接尺寸  PN50MPa CLass300

DN
(mm)

NPS
(in)

L

d

D

D1

D2

D3

b

f

Z-Φdo

W

H

WT(kg)

40

1 1/2

190

28

156

114.5

73

38

21

1.6

4-22

150

100

9

50

2

216

38

165

127

92

51

22.5

1.6

8-19

200

132

11

65

2/1/2

241

50

190

149

105

64

25.5

1.6

8-22

250

142

15

80

3

283

57

210

168.5

127

76

29

1.6

8-22

300

164

22

100

4

305

76

254

200

157

102

32

1.6

8-22

350

183

40

150

6

403

102

318

270

216

152

37

1.6

12-22

500

230

81
