固定球閥

產品概述

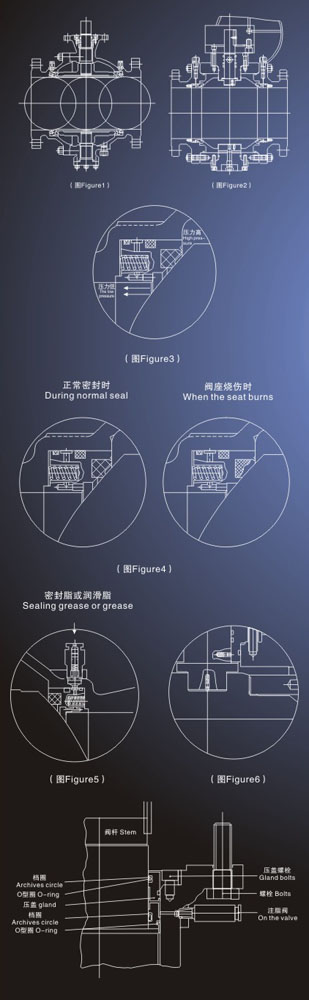

全通徑設計
    按照客戶的要求可以提供全通徑或縮徑閥門,全通徑閥門具有與管子內
徑完全一致的通道直徑,減少渦流便于清掃管道。(圖1)

◆阻塞與排泄功能
    固定球閥采用彈簧預緊,閥座密封為雙活塞,利用活塞原理密封,上
下游側的閥座使流體阻斷,閥體中腔裝放空閥排空,閥底裝有排污閥排污,
便于管道清洗。(圖2)

◆自動泄壓
    閥門中腔停滯的介質由于溫度升高而出現異常升壓時,閥座出口端具
有自動泄壓功能.同時根據需要,閥體上可裝安全閥.保證閥體具有自動
泄壓功能,確保管道安全。(圖3)

◆防火結構
    萬一發生火災或異常升溫使PTFE軟化燒損時,閥座支承國防火密封面可
  以和球體接觸,起到密封作用且符合API607矸口API6FA規范要求。(圖4)

◆密封的緊急救護
    由于介質中的雜質或火災造成閥座密封意外失敗,注脂閥提供了與注脂槍
  的快速連接,方便快捷地將密封脂注入到閥座密封部位,緩解泄漏。(圖5)

◆防靜電設計
    采用鉻鎳不銹鋼的彈簧和小球使球體、閥桿和閥體之間相互導電,從
而把靜電完全釋放。(圖6)

◆操作的可靠性
    大口徑球閥的相對連動部{間座和閥桿軸承)由于采用了磨擦系數小的特氟
   龍,因而操作扭距小,此外,由于密封潤滑脂的長期潤滑,使得操作更加靈活。

◆閥座結構
    閥座的結構有兩種:單密封和雙密封結構.一般具有自動泄壓功能的是
    單密封,雙密封則由閥體上附加的安全泄。

◆閥桿加長
    閥桿加長適于埋地最低溫用,加長尺寸根據需要確定,操作方式有手
  動、氣動、電動、氣液聯動等。

◆對外力的安全性
    閥體的壁厚根據聲壓容器的安全法規進行設計,對承受外力抗彎曲等符合
    AP16D規定,強度足夠。

◆閥桿壓蓋部密封
    填料壓蓋部密封如圖所示采用了四個O型圈和密封注脂裝置。



產品特點

產品材料表

◆執行標準
設計與制造 : API 6D
結構長度 : ASMEB16.10
連接法蘭: ANSI B16.5MSS-SP44
試驗與檢驗: API6D、API598

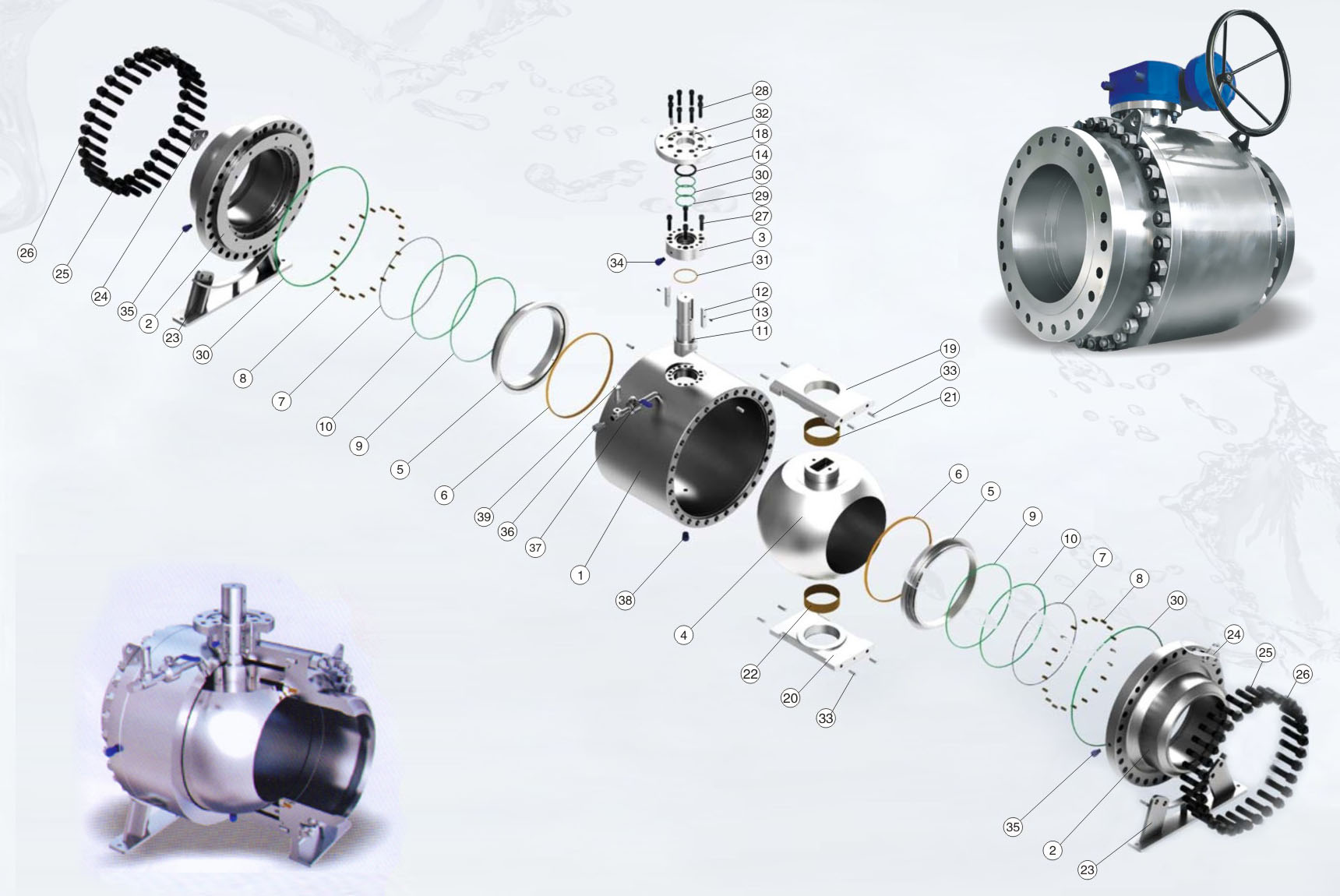

◆主要零部件材料

序號

零件名稱

序號

零件名稱

1

中體

22

襯套

2

左/右體

23

支撐座

3

闊蓋

24

吊耳

4

球體

25

螺柱

5

閥座

26

螺母

6

密封圈

27

螺釘

7

防火墊

28

螺釘

8

彈簧

29

O型圈

9

0型圈

30

型圈

10

0型圈2

31

止推墊

11

上閥桿

32

銷Pin

12

33

銷Pin

13

螺釘

34

注脂閥

14

填料

35

注脂閥

18

連接盤

36

放空閥

19

支撐板(上)

37

隔離閥

20

支攛板(下)

38

排污閥

21

襯套

39

泄放閥

產品參數

固定球閥轉矩參數

公稱通徑/閥門轉矩 /壓力等級

CLass150
1.6MPa

Class300
2.5MPa
4.0MPa

Class600
10.0MPa

CIass600
15.0MPa

Class1500
25MPa

2

49

86

146

207

327

3

60

109

190

270

431

4

151

268

459

649

1032

6

304

540

907

1274

2011

8

1018

1604

2557

3511

5424

10

1083

1829

3044

4258

6694

12

1559

2601

4297

5993

9396

14

2423

4243

7203

10163

16103

16

3016

5348

9141

12934

20546

18

4571

7970

13499

19028

30123

20

6011

10570

17986

25401

40282

22

6933

12141

20610

29079

46074

24

9712

17239

29481

41723

66290

26

11950

20341

33987

47634

-

28

14513

25609

42238

59407

-

固定球閥轉矩參數

公稱通徑/壓力等級/閥門轉矩

Class150
1.6MPa

Class300
2.5MPa
4.0MPa

Class600
10.0MPa

Class600
15.0MPa

Class1500

25MPa

30

17986

31628

53814

76000

-

32

21346

37536

63866

90197

-

34

25360

43012

71720

100429

-

36

33174

56336

94005

131674

-

40

42912

72947

121794

-

-

42

50757

86419

144418

-

-

48

66934

113942

190394

-

-

注:1、表中轉矩是最大壓差下不包含安體系數,Class150~600閥座密封按PTFE、Class900~1500閥座密封按尼龍設計,當客戶提供實際 工況壓差時,可根據實際工況下提供轉矩。
2、 在選用驅動裝時應該考慮不小于1.3-1.5倍的安全系數。
3、 由于介件性質,內件及開關頻率的不同,可能需要考慮額外轉矩要求。

♦訂貨須知
1、 閥門規格(全通徑、縮徑)及產品型號;
2、 閥門的壓力等級(公制用公稱壓力PN表示,英美制用磅級表示,日本制用K級表示1 ;
3、 介質成份(是否含腐蝕性,有無纖維,顆粒介質> ;
4、 溫度范圍3)
5、 安裝場地(露天或室內};
6、 環境溫度
7、 使用目的(開-關,緊急切斷,調節);
8、 法蘭端連接尺寸及其密封面形式執行標準;
9、 對焊端連接尺寸執行標準;
10、 閥門結構長度執行標準;
11、 閥門驅動方式:手柄、蝸輪-蝸桿傳動、氣動{國產、國外)、電動(國產、國外)、氣液聯動、電液聯動。
